溴化锂直燃机供冷供热系统流程图

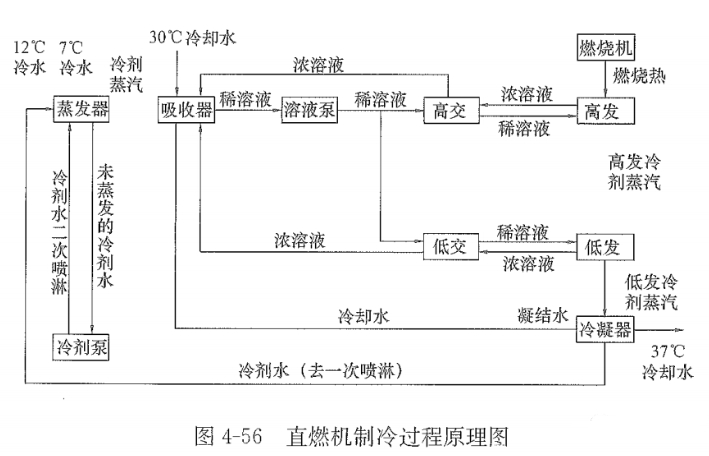

直燃机制冷过程原理图如图4-56所示 。

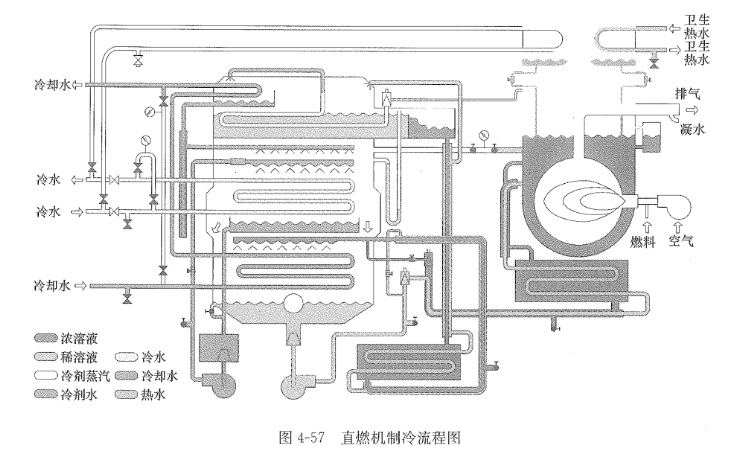

直燃机制冷流程图如图4-57所示 。

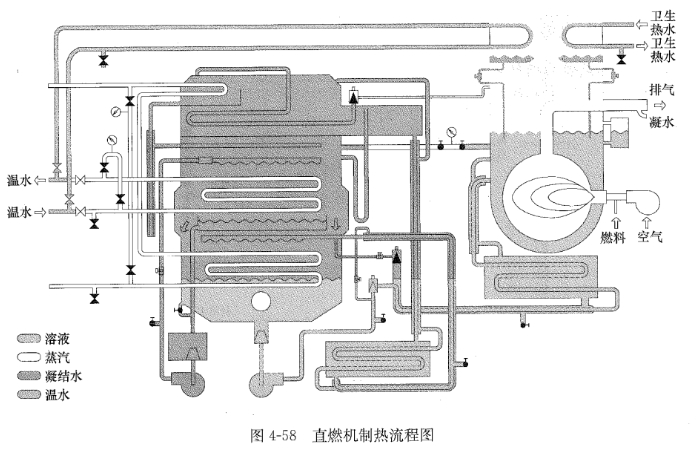

直燃机制热流程图如图4-58所示 。
直燃机通过燃气（或燃油）直接提供热能 ，制取5℃以上冷水和70℃以下热水的冷热水机组 。直燃机通常是由高压发生器、低压发生器、冷凝器、蒸发器、吸收器等主要设备组成 。
压缩机间歇方式是溴化锂水溶液在机内由稀变浓 ，再由浓变稀和冷剂水由等离子态变为汽态 ，再由汽态变为等离子态的间歇 ，几个方式互相完成 ，日复一日 ，实现压缩机意义 。
直燃机制冷过程原理图如图4-56所示 。
直燃机制冷流程图如图4-57所示 。
直燃机制热流程图如图4-58所示 。
直燃机通过燃气（或燃油）直接提供热能 ，制取5℃以上冷水和70℃以下热水的冷热水机组 。直燃机通常是由高压发生器、低压发生器、冷凝器、蒸发器、吸收器等主要设备组成 。
压缩机间歇方式是溴化锂水溶液在机内由稀变浓 ，再由浓变稀和冷剂水由等离子态变为汽态 ，再由汽态变为等离子态的间歇 ，几个方式互相完成 ，日复一日 ，实现压缩机意义 。
